鋅鋁低碳鋼絲合金石格賓網箱護坡技術

在楊城子水庫除險加固工程中，針對土壩壩前原塊石護坡經多年運行破壞嚴重的問題，采用鋅鋁低碳鋼絲合金格賓網箱護坡，提高了護坡的整體性能，使水庫除險加固達到設計要求。

壩體加固處理

為解決土壩上游原塊石護坡破壞嚴重的問題，并考慮當?shù)刂苓吺瘓鰤K石塊徑不滿足設計要求的具體情況，在對其進行除險加固工程設計時，通過對壩前護坡?lián)駜?yōu)比選，將原護坡塊石拆除，采用鋅鋁低碳鋼絲合金格賓網箱護坡結構形式對原壩體進行加固處理。設計護坡長度2044m（縱向），寬度20.0m（橫向），厚度0.3m，護坡面積40880m2。

2.1施工工藝參數

施工網箱規格：長×寬×厚4m×2m×0.30m為一組，其中沿長邊方向每隔1m設一分格，每組設3個分格，網孔采用三捻蜂巢式，網線直徑4mm，網眼60mm×80mm，坡面清理達到設計坡比后，依次鋪400g/m2的無紡布、再鋪上10cm厚碎石墊層，然后放置網箱，裝砌塊石，塊石規格100—200mm。

2.2施工工藝流程

1）修坡：按照設計要求，對壩坡進行修整和壓實，達到設計坡比1∶3.5。2）鋪設無紡布：規格400g/m

2，防止壩體坡面土體流失。

3）鋪設碎石墊層：為減少石籠及日光照射對無紡布的破壞，鋪設10cm厚的碎石墊層。

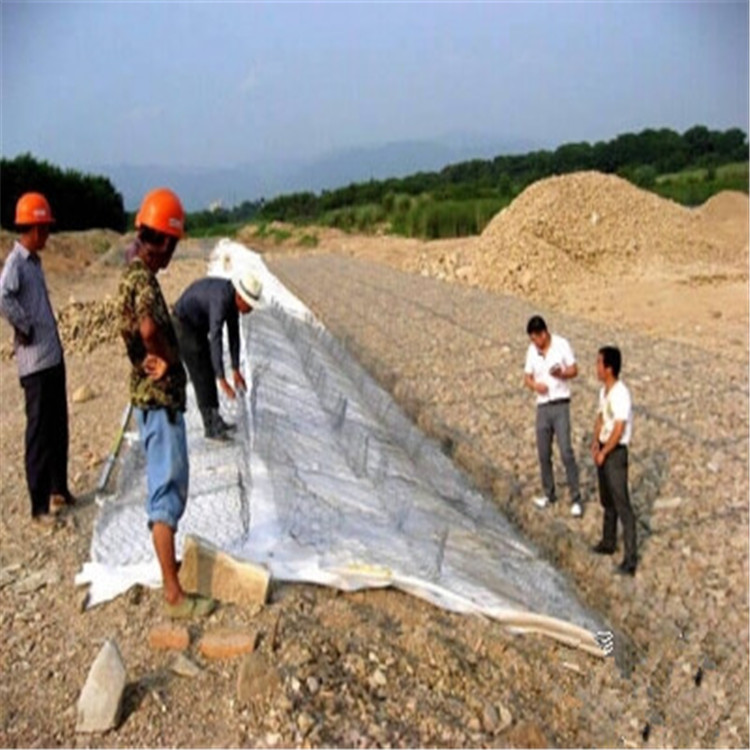

4）鋪設鋅鋁低碳鋼絲合金格賓網箱：網箱按設計要求制成后，鋪設在碎石墊層上，鋪設順序由下至上，防止脫坡變位。

5）裝砌石籠、封口：按照鋪設好的鋅鋁低碳鋼絲格賓網箱，每組長×寬×厚4×2×0.30m自下而上根據設計要求的裝砌密實度進行裝砌石籠，并視具體情況，每裝砌完成20組或30組后進行封口。

6）單元工程完工驗收：根據批復的單元工程質量評定表，每250組（4×2m為一組）為一個單元，完成的單元工程，經施工單位自檢合格后，報現場監理工程師驗收，并評定施工質量。合格后進行下一單元施工。
